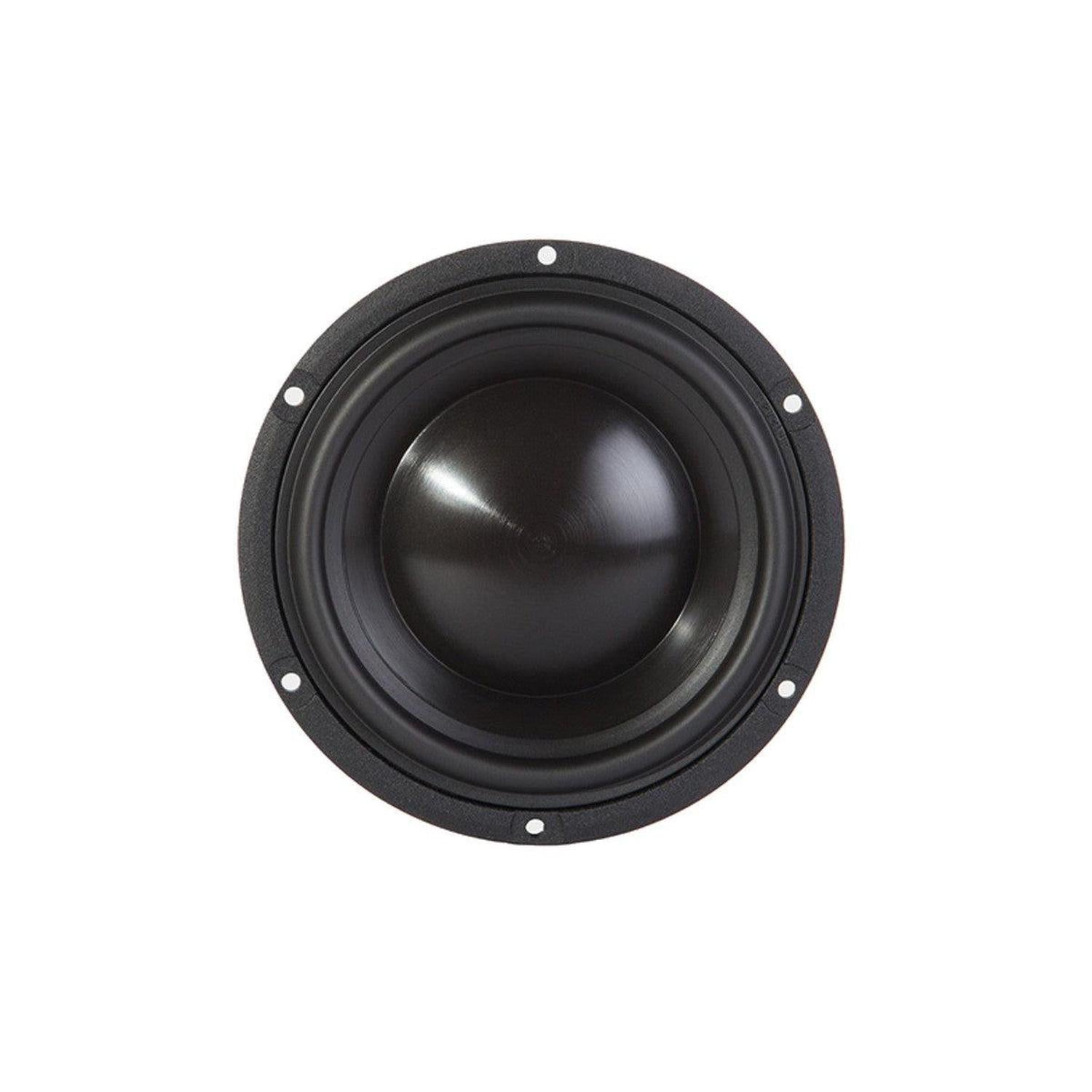

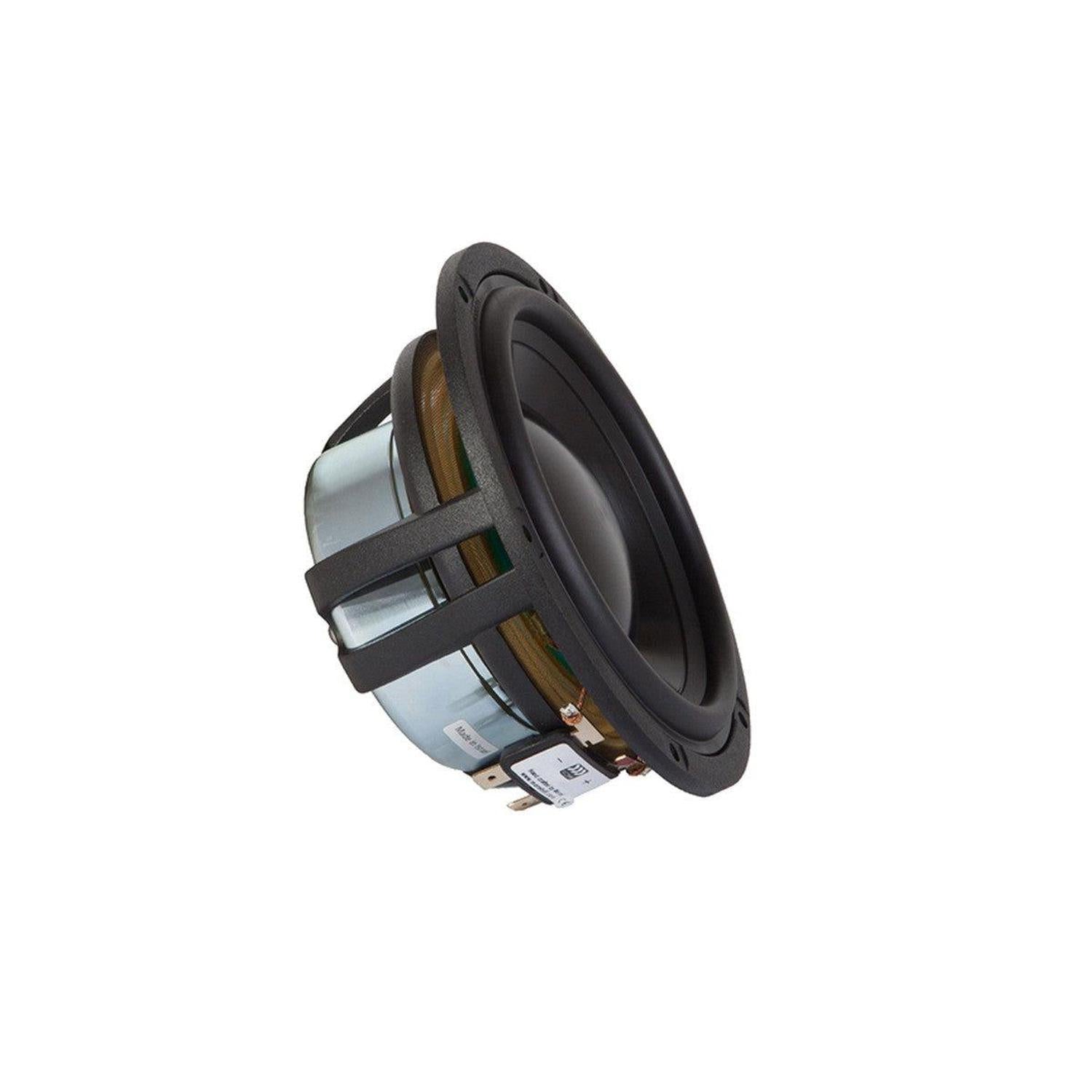

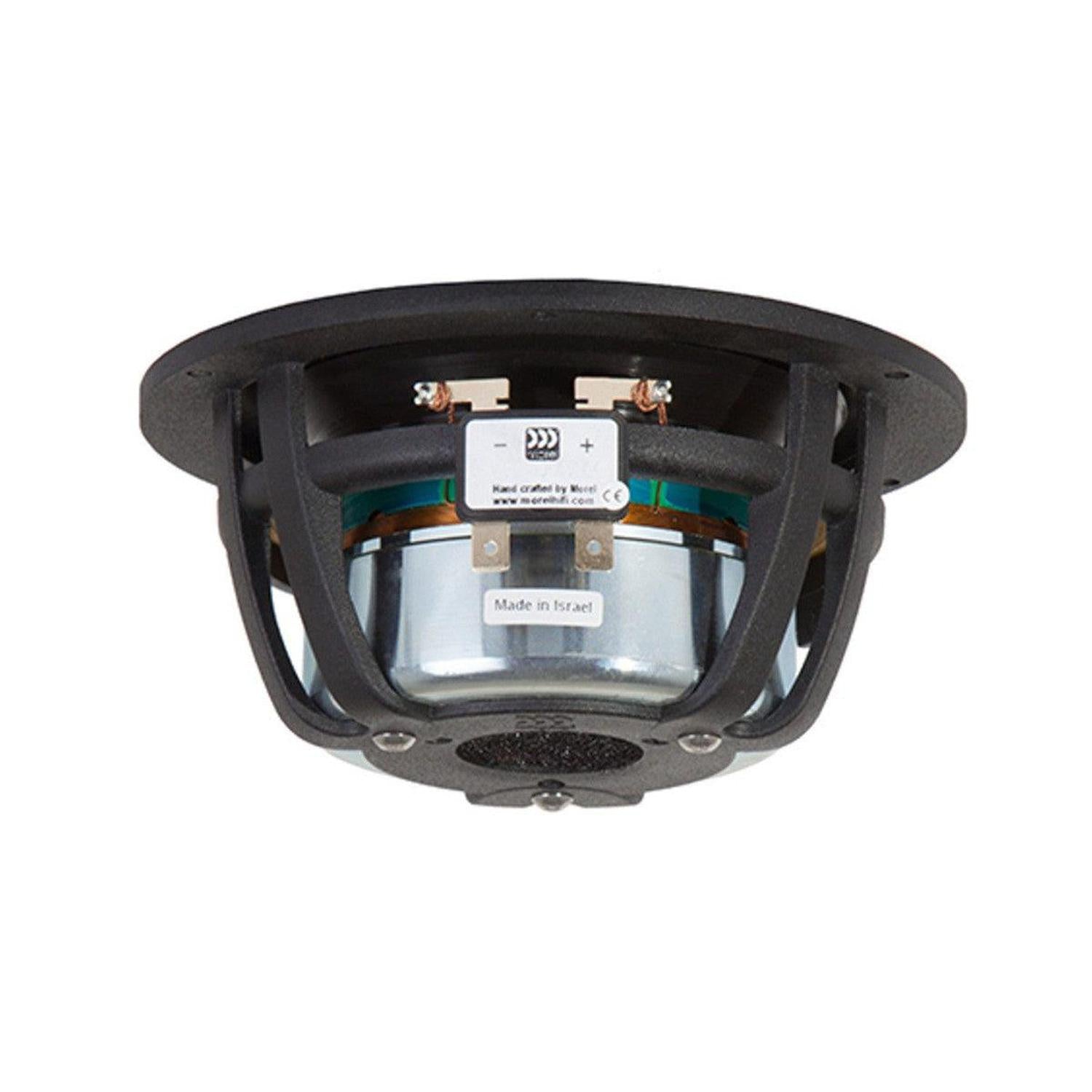

ECW 536
Der Morel ECW 536 ist ein 5″ (13cm) Tiefmitteltöner, der mit seinen fortschrittlichen Technologien einen bemerkenswerten Klang bietet. Ausgestattet mit einer DPC-Membran (Damped Polymer Composite) und einer Hexatech™-Aluminium-Schwingspule, bietet dieses Modell außergewöhnliche Leistung in anspruchsvollen Audiowiedergabesystemen. Die Kombination aus einem Hybrid™ Neodym/Ferrit-Magneten und einem Uniflow™-Chassis sorgt für Effizienz und hohe Belastbarkeit. Mit einer Impedanz von 6 Ohm und einem Frequenzgang von 40 bis 4,500 Hz ist der ECW 536 vielseitig einsetzbar. Die Kupferisolierung an den Polkappen reduziert die Induktivität, um einen erweiterten Hochtonbereich zu gewährleisten. Morel hat mit dem ECW 536 ein Produkt entwickelt, das durch seine stabile und offene Rahmenstruktur sowie eine hervorragende mechanische und elektrische Güte überzeugt.
HighLights
- DPC (Damped Polymer Composite) Membranmaterial.
- Hexatech™-Aluminium-Schwingspule mit großem Durchmesser
- Kupferisolierte Polkappen reduzieren die Induktivität
- Hybrid™ Neodym/Ferrit-Magnet
- Uniflow™-Chassis beseitigt Lufteinschränkungen
- Hohe Belastbarkeit
- Hohe xmax, niedrige Qts, niedrige Fs
Eigenschaften
- Tieftöner-Serie Elite Coppersleeve Series
- Tieftönertyp Midwoofer
- Nenndurchmesser 140 mm
- Belastbarkeit (QMW) 150 Watts
- Belastbarkeit (max) 1,000 Watts
- Impedanz (Z) 6 ohms
- Empfindlichkeit (SPL bei 1m / 2,83V) 86 dB
- Frequenzgang 40 to 4,500 Hz
- Schwingspulendurchmesser 76.2 mm
- Gleichstromwiderstand (Re) 4.5 ohms
- Schwingspuleninduktion (Le) 0.28 mH
- Resonanzfrequenz (Fs) 45 Hz
- Mechanische Güte (Qms) 1.55
- Elektrische Güte (Qes) 0.39
- Gesamtgüte (Qts) 0.31
- Bewegliche Masse (Mms) 14.8g
- Nachgiebigkeit der Aufhängung (Cms) 0.86 mm/N
- Membranfläche (Sd) 88 cm²
- Kraftfaktor (BL) 6.83 Tm
- Äquivalentvolumen (Vas) 11.04 L
- Maximale Auslenkung (Xmax) 5.5 mm
- Cone / Diaphragm Material Poly Composite
- Sicke-Material Rubber
- Schwingspulendrahtmaterial Aluminum
- Schwingspulenformmaterial Aluminum
- Korb- / Rahmenmaterial Cast Aluminum
- Magnetmaterial Neodymium
- Außendurchmesser 143 mm
- Gesamttiefe 65.02 mm
- Ausschnittdurchmesser 121.15 mm
- Befestigungsbohrungen 6
- Durchmesser Befestigungslochs 4.2 mm
- Geschlossenes Volumen 1.41 L
- Geschlossenes F3 124 Hz
- Bassreflex Volumen 4 L
- Bassreflex F3 78 Hz
